术实现要素：

本实用新型的目的是提供一种导杆支座，所述导杆支座设有导块且能够通过更换不同挡块来适配不同外径的导杆。

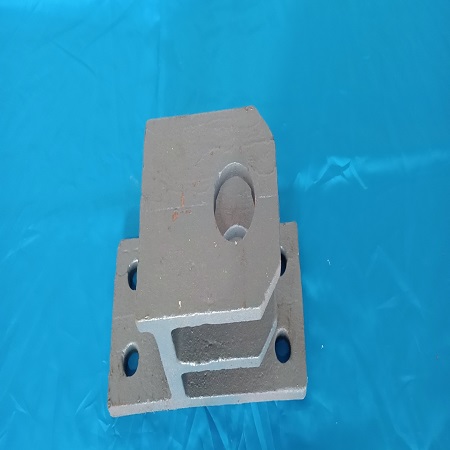

为解决上述问题，本实用新型提供一种导杆支座，包括底座和设于底座上端面的两个导杆柱，所述导杆柱上端面设有连通导杆柱前后端面的安装槽，所述安装槽左右侧面竖直方向设有连通导杆柱上端面的第一凹槽，所述第一凹槽的底面设有连通导杆柱左右侧面的第一通孔，所述导杆支座还包括设于安装槽中的导块，所述导块上设有导杆孔，所述导块左右两侧设有卡接于第一凹槽的第一卡块，所述第一卡块上设有与第一通孔相对的螺纹孔，所述导杆支座还包括设有通过第一通孔并与螺纹孔螺纹固定的螺栓。

通过采用上述技术方案，导块和导杆柱之间为可拆卸的结构，因此可以通过在导杆柱上装配具有不同导杆孔的导柱，即可调节整个导杆支座的导杆孔的大小，从而使导杆支座能够适配不同外径的导杆，增加了档杆支座的适用范围。同时，导块上的第一卡块与安装槽的第一凹槽相互配合，限制了导块在安装槽中的前后位移以及上下转动，同时螺栓通过导杆柱的第一通孔与导块的螺纹孔配合，限制了导块在安装槽中的上下位移。挡块与档杆柱之间的连接强度较高，降低了挡块从安装槽中脱落的概率较低。

作为本实用新型的进一步改进，所述第一凹槽中第一通孔的数量为三个，三个所述第一通孔位于同一竖直线上，所述导块上螺纹孔的数量与第一通孔的数量相同。

通过采用上述技术方案，提高了导块和档杆柱之间的连接强度，导块被紧紧的固定在安装槽上，从而防止了挡块从安装槽上发生脱落。

作为本实用新型的进一步改进，所述第一凹槽为燕尾槽。

通过采用上述技术方案，燕尾槽的设置使第一卡块与第一卡槽之间的接触更加紧密，同时削弱了导块可能在安装槽中发生的左右抖动的幅度，增加了导块在安装槽中的稳定性。

作为本实用新型的进一步改进，所述导杆柱的左右侧面分别设有与底座连接的加强筋。

通过采用上述技术方案，加强筋的设计加强了导杆柱与底板之间的连接强度，防止导杆柱从底板上发生脱落的现象。

作为本实用新型的进一步改进，所述加强筋的上边沿的水平高度不低于导杆孔圆心的水平高度。

通过采用上述技术方案，加强筋加强了安装槽所在的导杆柱侧壁，使者两侧的侧壁不容易发生断裂。

作为本实用新型的进一步改进，所述底座两侧设有贯穿上下端面的第一螺栓孔，所述底座在两个导杆柱之间的设有贯穿上下端面的第二螺栓孔。

通过采用上述技术方案，第一螺栓孔得设计用来将导杆支座固定在工作台上，同时导杆支座不会发生偏移和转动，第二螺栓孔的设计是加强导杆支座与工作台之间的连接强度。

作为本实用新型的进一步改进，所述导块的前后端面在导杆孔边沿处设有环形凸台。

通过采用上述技术方案，环形凸台的设置加强了导杆孔所在导块侧壁的结构强度。

综上所述，通过在导杆柱上可拆卸设置导块，通过调节导杆柱上的导块型号，使导杆支座能够适配各种外径的导杆，使导杆支座的适用范围增加。
